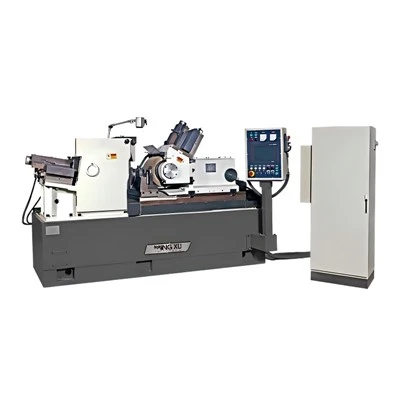

Μηχανή λείανσης χωρίς κέντρο CNC 3 αξόνων



Μέσω λείανσης

* Μέσω λείανσης διαφόρων κυλινδρικών μερών, τμημάτων δακτυλίου και μακριών ράβδων.

* Χαρακτηριστικά: Κατάλληλο για μαζική παραγωγή, συνεχή επεξεργασία, δεν απαιτείται απόσυρση εργαλείου, οικονομικό, αποδοτικό,-εξοικονόμηση χρόνου και εργασίας-. επιτυγχάνει εύκολα λείανση υψηλής-ταχύτητας και βαριάς-λειτουργίας.



Βουτιά-τροφοδοσία Τρίψιμο

* Τρίψιμο με εμβάπτιση κώνων με αναλογία κώνου μικρότερη από 1:20 και διάφορα διαμορφωμένα περιστρεφόμενα μέρη.

* Χαρακτηριστικά: Μπορεί εύκολα να επιτύχει λείανση υψηλής-ταχύτητας και βαριάς-λειτουργίας για μεγάλες παρτίδες βαθμιδωτών αξόνων και διαμορφωμένων περιστρεφόμενων σωμάτων και μπορεί να αλέσει σύμφωνα με τις απαιτήσεις σχεδίασης με μία κίνηση. Είναι εύκολο να πραγματοποιηθεί η αυτοματοποιημένη φόρτωση και εκφόρτωση.







MX-4020 CNC χωρίς κέντρο λείανσης υψηλής ακρίβειας, τύπου 3 αξόνων

α) Κύρια τροφοδοσία εργαλειομηχανών σερβοτροφοδοσίας άξονας Y- (τροφοδοσία σερβομηχανισμού)
β) Επίδεσμος σερβοτροχού λείανσης (κατακόρυφος άξονας) Άξονας Χ-(κάθετος άξονας, τροφοδοσία σερβο επίδεσμου τροχού λείανσης)
γ) Επίδεσμος σερβοτροχού λείανσης (οριζόντιος άξονας) άξονας Z- (οριζόντιος άξονας, τροφοδοσία σερβοεπιδέσμου τροχού λείανσης)


Διάγραμμα 3 αξόνων μηχανής λείανσης χωρίς κέντρο CNC MX-4020





1. Κρεβάτι μηχανής λείανσης
* Κατασκευασμένο από χυτοσίδηρο υψηλής-ποιότητας, με κανονική θερμική επεξεργασία και φυσική επεξεργασία γήρανσης για σταθεροποίηση της εσωτερικής δομής και εξασφάλιση στιβαρότητας και αντοχής στη φθορά κατά τη χρήση. Ο λογικός μηχανικός σχεδιασμός και τα εξαιρετικά υλικά εξασφαλίζουν ελάχιστη παραμόρφωση και στιβαρή αντοχή στη φθορά κατά τη χρήση.



2. Τροχός λείανσης και συσκευή οδηγού τροχού
* Η εργαλειομηχανή λείανσης υιοθετεί μια σταθερή κεφαλή τροχού λείανσης και μια διάταξη κινητής κεφαλής οδηγού τροχού.
* Ο τροχός λείανσης έχει μια δομή προβόλου, η διάμετρος του άξονα του τροχού λείανσης είναι σχετικά μεγάλη και ο άξονας του τροχού λείανσης χρησιμοποιεί έναν άξονα ρουλεμάν κύλισης.
* Ο άξονας του τροχού οδηγού υιοθετεί μια δομή ατράκτου με διπλή-στήριξη με κυλιόμενο ρουλεμάν, εξασφαλίζοντας υψηλή ακρίβεια περιστροφής.



3. Συσκευή Τροφοδοσίας
* Η τροφοδοσία πλαισίου οδηγού τροχού χρησιμοποιεί έναν μηχανισμό σερβοκινητήρα-με σφαιρική βίδα. Ο οδηγός ράγας τροφοδοσίας χρησιμοποιεί μια ράγα οδηγού διπλού κυλίνδρου βελόνας-τύπου υψηλής ακαμψίας τύπου V-, που κινείται από έναν σερβοκινητήρα υψηλής ανάλυσης, εξασφαλίζοντας υψηλή ακρίβεια στη μικρο-τροφοδοσία, με ελάχιστη ποσότητα τροφοδοσίας 0,0001 mm.



4. Συσκευή ντυσίματος
* Η παλινδρομική ράγα οδήγησης του κομμού τροχού λείανσης χρησιμοποιεί μια ράγα οδηγού- με πλαστική επίστρωση. Τόσο η τροφοδοσία όσο και η παλινδρόμηση οδηγούνται από έναν σερβοκινητήρα-μηχανισμό σφαιρικής βίδας, που επιτρέπει την αυθαίρετη επίδεση των βημάτων. Είναι διαθέσιμη η λειτουργία αυτόματης αντιστάθμισης για τον επίδεσμο τροχού λείανσης. Η συντήρηση είναι βολική, με ελάχιστη ποσότητα τροφοδοσίας 0,0001 mm και δυνατότητα online αντιστάθμισης.
* Η παλινδρομική ράγα οδηγού του συρταρωτού τροχού χρησιμοποιεί μια ράγα οδήγησης διπλού κυλίνδρου βελόνας τύπου V-. Η τροφοδοσία γίνεται μέσω ενός χειροτροχού και η παλινδρόμηση γίνεται από έναν μηχανισμό με σφαιρικό κοχλία με οδοντωτό τροχό-.



5. Συσκευή Ψύξης
* Το σύστημα ψύξης χρησιμοποιεί μια συσκευή μαγνητικού διαχωριστικού φίλτρου.



6. Σύστημα Ηλεκτρικού Ελέγχου
* Το λειτουργικό σύστημα υιοθετεί το σύστημα της σειράς Mitsubishi R- από την Ιαπωνία, το οποίο διαθέτει πρόγραμμα αυτόματης τροφοδοσίας λείανσης. Ο ρυθμός τροφοδοσίας, η ταχύτητα, ο χρόνος και η διαφορά βημάτων είναι όλα ρυθμιζόμενα. Συνδυάζοντας εγχώριες και διεθνείς τεχνολογίες ελέγχου μηχανής λείανσης, διαθέτει επαγγελματική σχεδίαση διεπαφής ελέγχου οθόνης αφής, απλή λειτουργία και ευκολία εκμάθησης και χρήσης, βελτιώνοντας σημαντικά την απόδοση εργασίας.
* Αυτή η μηχανή λείανσης χωρίς κέντρο CNC 3 αξόνων διαθέτει αρθρωτό σχεδιασμό και αισθητικά ευχάριστη εμφάνιση. Οι χρήστες μπορούν να διαμορφώσουν και να επιλέξουν επιλογές σύμφωνα με τις συγκεκριμένες ανάγκες τους.





Όνομα προϊόντος	Μηχανή λείανσης χωρίς κέντρο CNC 3 αξόνων
Μοντέλο	MX-4020
Βουτιά-τροφοδοσία Τρίψιμο
Διάμετρος λείανσης	2-45mm
Μέγ. Μήκος λείανσης (Τυπικός βραχίονας)	195 χλστ
Μέσω-τροφοδοσίας λείανσης
Διάμετρος λείανσης	10-250mm
Μέγ. Μήκος λείανσης (Τυπικός βραχίονας)	195 χλστ
Προδιαγραφές τροχού λείανσης	P400x200x203mm
Ρύθμιση προδιαγραφών τροχού	P250x200x127mm
Ταχύτητα τροχού λείανσης	1625 r/min
Ρύθμιση ταχύτητας τροχού (βήμα)	10-200 r/min
Ρύθμιση γωνίας περιστροφής πλαισίου τροχού
Κατακόρυφος	-2 μοίρες - +5 μοίρες
Οριζόντιος	-1 βαθμός - +3 βαθμός
Ελάχιστη ποσότητα τροφοδοσίας τροχού λείανσης	0,0001 χλστ
Ελάχιστη ποσότητα τροφοδοσίας τροχού λείανσης	0,0001 χλστ
Ύψος από την κεντρική γραμμή του Gri. Τροχός & Καν. Ανάπαυση τροχού προς εργασία	190 χλστ
Ροή νερού	25 λίτρα/λεπτό
Συνολική ισχύς
Μοτέρ τροχού λείανσης	11 KW
Ρύθμιση κινητήρα τροχού	1,5 KW
Τροφοδοτικό	3N 50Hz 380V
Διάσταση μηχανής (ΜxΠxΥ)	2780x1220x1720mm
Βάρος μηχανής	Περίπου 4000 κιλά
Ακρίβεια (Τυπικές γραμμές)
Στρογγυλότητα	0,0005 χλστ
Κυλινδρικότητα	0,0015 χλστ
Τραχύτητα	Ra0,16μm
